Hướng dẫn cách đấu nối bình ắc quy nối tiếp, song song
Ắc quy thường dùng để cung cấp điện để thiết bị điện có thể hoạt động một cách bình thường. Tuy nhiên trong quá trình sử dụng không thể tránh khỏi một số trường hợp ắc quy không cung cấp đủ nguồn điện mà thiết bị cần thiết.
Để giải quyết tình trạng này, cách đơn giản nhất là đấu nối nhiều bình ắc quy lại với nhau. Dưới đây là một vài cách đấu nối bình ắc quy an toàn, hiệu quả mà bạn có thể tham khảo.
Cách đấu bình ắc quy nối tiếp
Cách đấu bình ắc quy đầu tiên cũng là cách đơn giản nhất chính là đấu bình ắc quy nối tiếp. Với cách đấu bình ắc quy này, bạn có thể tiến hành mắc nối tiếp nhiều bình ắc quy với nhau, để làm cho điện áp (V) tăng gấp n lần mà vẫn giữ nguyên được dung lượng (Ah) của bình ắc quy.
Cách đấu nối bình ắc quy này đơn giản, đem lại hiệu quả cao mà vẫn không làm tăng tổng dung lượng của hệ thống. Để đấu bình ắc quy nối tiếp, bạn có thể thực hiện theo thứ tự sau:
- Nối cực âm (-) của bình ắc quy đầu tiên với cực dương (+) của bình ắc quy thứ hai.
- Tiếp theo tiến hành nối cực âm (-) của bình ắc quy thứ hai với cực dương (+) bình ắc quy thứ ba.
- Sau đó nối tiếp cực âm (-) của bình ắc quy thứ ba nối với cực dương (+) của mình ắc quy thứ tư,...
- Cứ như vậy đấu nối nấu với n bình ắc quy.
Nếu mỗi bình ắc quy của bạn có U = 12V, thì khi tiến hành đấu nối theo cách nối tiếp, bạn sẽ nhận được một hệ thống có tổng điện áp U = 12 x n ( với n là số bình ắc quy được đấu nối tiếp). Cụ thể, nếu bạn tiến hành đấu nối một hệ thống gồm 4 bình ắc quy xe điện với thông số được cho trên mỗi bình là 12V-12Ah thì tổng điện áp của hệ thống là U = 12V x 4 = 48V và dung lượng hệ thống không đổi là 12Ah.
>>> Xem thêm: Sạc bình ắc quy 12V bao lâu thì đầy?

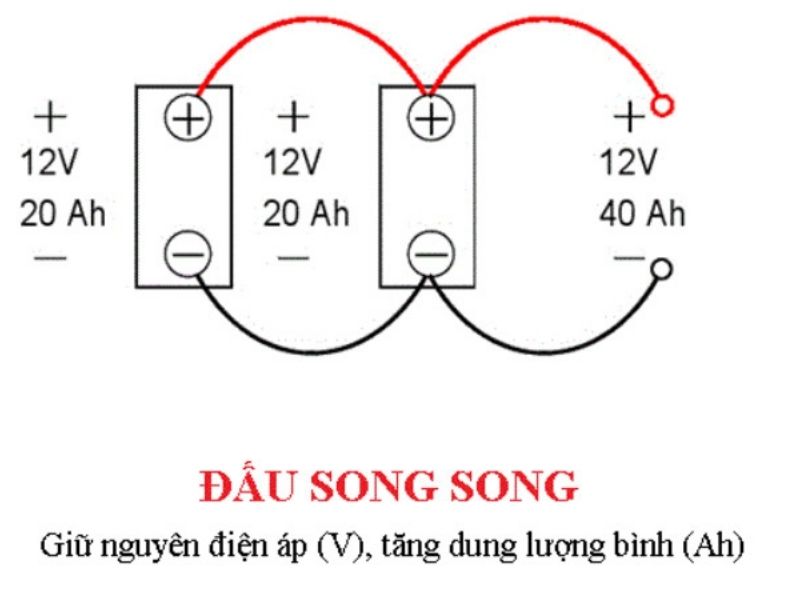

Cách đấu bình ắc quy song song
Nếu không muốn đấu nối bình ắc quy nối tiếp như cách ở trên, bạn cũng có thể lựa chọn cách đấu nối bình ắc quy song song. Để đấu nối bình ắc quy song song, bạn có thể thực hiện lần lượt theo thứ tự:
- Đấu nối cực dương (+) của bình ắc quy thứ nhất với cực dương (+) bình ắc quy thứ hai.
- Sau đó đấu nối cực âm (-) của bình ắc quy thứ nhất với cực âm (-) của bình ắc quy thứ hai.
- Tiếp tục thực hiện với các bình ắc quy còn lại.
Khi lựa chọn cách đấu nối bình ắc quy này, điện áp (V) của bình ắc quy vẫn được giữ nguyên, chỉ có dung lượng (Ah) của bình tăng lên n lần sau khi đấu nối. Cụ thể, nếu bạn tiến hành đấu nối song song hai bình ắc quy có thông số mỗi bình là 12V-12Ah thì bạn sẽ nhận được hệ thống với điện áp không đổi là 12V còn tổng dung lượng thì sẽ tăng lên 12 x 2 = 24Ah.
>>> Xem thêm: Axit Sunfuric (H2SO4): Cách điều chế và ứng dụng trong đời sống

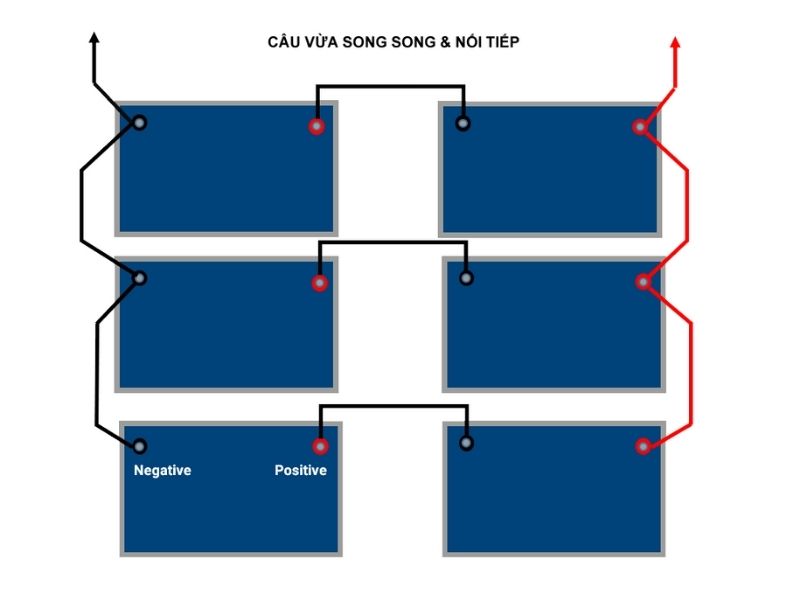

Cách đấu bình ắc quy nối tiếp kết hợp song song
Bên cạnh việc sử dụng từng loại cách đấu bình ắc quy khác nhau, bạn cũng có thể kết hợp cả hai cách lại với nhau để đem lại hiệu quả làm tăng cả điện áp (V) và dung lượng (Ah).
Để đấu nối bình ắc quy nối tiếp kết hợp song song, bạn cần thực hiện theo các bước sau:
- Đầu tiên, chúng ta sẽ đấu nối cực dương (+) của bình thứ nhất với cực dương (+) của bình thứ hai.
- Sau đó tiếp tục đấu nối cực âm (-) của bình thứ nhất với cực dương (+) của bình thứ hai.
- Tiếp tục đấu nối cực âm (-) của bình thứ hai đấu với cực dương (+) của bình thứ tư.
- Tiếp theo chúng ta sẽ đấu nối cực âm (-) bình thứ ba với cực âm (-) của bình thứ tư.
- Tiếp tục thực hiện với các bình ắc quy còn lại.
Khi thực hiện đấu nối ắc quy nối tiếp kết hợp song song bạn sẽ nhận được hệ thống ắc quy có dung lượng (Ah) và điện áp (V) tăng lên n lần với n là số bình ắc quy sử dụng. Cụ thể, nếu tiến hành đấu nối 4 bình ắc quy nối tiếp kết hợp song song với thông số mỗi bình là 12V-12Ah thì bạn sẽ được điện áp và dung lượng của bình lần lượt là:
- Tổng điện áp của tất cả các bình là 12V x 4 = 48V.
- Tổng dung lượng của tất cả các bình là 12Ah x 4 = 48Ah.
Trên đây là một vài cách đấu nhiều ắc quy đơn giản, hiệu quả mà bạn có thể thực hiện tại nhà. Hy vọng bài viết này sẽ giúp bạn hiểu hơn và biết được các cách đấu ắc quy từ đó có thể tự đấu nối tại nhà để có được hệ thống ắc quy phù hợp nhất với nhu cầu sử dụng của bạn.
>>> Tham khảo một số sản phẩm bán chạy tại TOPACQUY:
|
Sản phẩm |
Giá thành |
Ứng dụng |
|
1.175.000₫ |
- Toyota: Land Cruiser, Camry, Vios, Innova, Corolla Altis 2.0, Corolla Altis 1.8, Corolla Altis 1.6, Corolla 1.8 nhập, Corolla Altis. - Honda: HR-V, xe Honda Odyssey, xe Honda Accord, xe Honda CRV 2.4, xe Honda CRV 2.0, xe Honda Civic. |
|
|
1.287.000đ - 1.395.000đ |
- Xe Toyota Zace - Xe Daewoo: Lacetti EX, Lacetti, Gentra, Nubira II - Xe Ford: Fiesta, Ecosport - Xe Isuzu Hi Lander - Xe Chevrolet: Vivant, Aveo - Xe Kia K3 |
|
|
1.505.000₫ |
- Mitsubishi Attrage, Mitsubishi Outlander Sport, Mitsubishi Lancer, Mitsubishi Jolie - Mazda CX 5, Mazda 2 - Toyota Alphard, Toyota Camry - Honda Odyssey - Nissan Infiniti, Nissan Juke - Hyundai Verna, Hyundai I30, Hyundai Sonata - Lexus LX450HL |
|
|
1.390.000đ - 1.530.000đ |
- Xe Hyundai: Tuscani, Verna, Veracruz, Tucson - Xe KIA: Capital, Opirus, Avella, Optima, Sorento, Retona - Xe Honda: Pilot 3.5 2005, Acura MDX, Accord 3.5, Odyssey - Xe Toyota: Prado, Rav4, Sienna, Venza, Highlander, 4Runner, Land Cruiser 4.5 - Xe Mitsubishi: Canter Truck 1.9 tấn /3.5 tấn… |
|
|
1.650.000₫ |
- Hyundai Truck 2.5 tấn, Hyundai Truck Porter 1.25 tấn, Hyundai Starex Bus - Isuzu Wizard, Isuzu xe tải 2 tấn và 3 tấn - Hyundai Auto Innovations, - Hyundai Auto Starex - Kia Bongo - Mekong Auto Proto GX SYM 2 tấn |
|
|
2.120.000₫ |
Sử dụng cho nhiều loại xe khác nhau như: xe tải hàng, xe bus, xe khách, xe đầu kéo và cả tàu thuyền. |
|
|
2.500.000₫ |
Sử dụng cho nhiều loại xe khác nhau trên thị trường như: xe tải hàng, xe bus, xe khách, xe đầu kéo và ngành hàng hải. |
|
|
1.340.000₫ |
- FORD: Laser LXI 1.6, GHIA 1.8 - MAZDA: Mazda6 (2.0AT, 2.5AT), CX-5 2.0AT, CX9, MPV, MX-3, MX-6, MX-7, MX-8, Mazda 323, Mazda 626, Familia - MITSUBISHI: Mirage (CVT, MT), Attrage (CVT, MT, MT STD), Chariot, Lancer - TOYOTA: Camry (2.5Q, 2.5G, 2.0E, 2.4, 3.0), Fortuner |
|
|
1.655.000₫ |
- KIA: Sorento, Sedona, Pregio - MITSUBISHI: Triton GLS - TOYOTA: Hiace, Hilux - LEXUS: GX470, LX470, GX470, GX460 |
|
|
2.050.000₫ |
- HINO: FC4J Bus, Truck RK1J Bus, Truck Turbo Intercooler 700 - HYUNDAI: 8 Tấn, Aero Town SAMCO: Bus 25 chỗ, 30 chỗ - VINAXUKI: Truck 3.5 tấn,n6.5 tấn - CHIẾN THẮNG: CT 7, CT 4.50 - HOÀNG TRÀ: Faw, Daihatsu,Faw Hoang Tra - TRƯỜNG HẢI: Thaco Hyundai, Kimlong, Transimex - VEAM: Fox Veam 1500, Fox Veam 1000, Fox Veam 1250 - Xe tải Chenglong Hải Âu; Daewoo, - Xe tải Dongfeng, Xe tải FAW |
|
|
3.200.000₫ |
- Hyundai: Aero Space bus, Space Classic - GMC: 11 tấn, 8 tấn - Kamaz: Kamaz Truck 10 tấn - Mercedes Benz: Euro II city star - Xe tải, xe công trình lớn |
|
|
Liên hệ |
- Hệ thống nguồn không ngắt quãng UBS, UPS - Hệ thống thông tin liên lạc - Hệ thống báo cháy, phòng cháy và chữa cháy cho các công trình, chung cư - Hệ thống phòng nguồn cho các thiết bị y tế …. |
|
|
Liên hệ |
- PEGA, Giant, HKBike, Yamaha, Asama, Nijia, Honda,.. - Gogolo Dibao, Xmen, Giant, Nioshima, Yadea… - Vinfast Impes, Osakar Alpha S, JVC Xmen F1, EV S8, DK 133M |
|
|
Liên hệ |
- Honda, Asama, Martin 07, DK Bike, Kymco, PEGA, Giant, HKBike, Yamaha, … - Gogolo Dibao, Xmen, Giant, Nioshima, Yadea… |
|
|
Liên hệ |
- Asama: Asama EBK, Asama ASF, Asama A48, Asama ASG 3, Asama EBK SH1801 - HKbike: HKbike Cap A2, HKbike Cap A3, HKbike Zinger Color 2, HKbike Itrend HKbike - Giant: Giant M133S, Giant M133S+, Giant M133L,... |
|
|
1.070.000₫ |
- Chevrolet Spark 0.8 - Daewoo Matiz - Honda: Honda Brio, Honda City, - - - Honda Fit, Honda Jazz, - Kia: Morning - Hyundai: Hyundai Grand i10 - Misubishi: Xpander Cross, Xpander |
|
|
1.560.000₫ |
- Chevrolet Spark 1.0 (2013) - Ford: Ford Fiesta, Ford Focus 1.6, Ford Focus 1.8 - Hyundai: Hyundai Accent(hatch back), Hyundai Veloster - Kia Cerato 2019+, Kia Sonet - Suzuki: Vitara - Toyota: Corolla Cross - Vinfast: Fadil |
|
|
1.930.000₫ |
- Audi: A1, A3, Q2, Q3 - BMW: Mini cooper, BMW 2 Series (218i) - Cadillac: Cadillac Escalade, Cadillac SRX4, Cadillac STS - Chevrolet: Colorado, Silverado, Traiblazer - Ford: Everest máy dầu, Focus 2.0, Focus 1.5 Ecoboost, Ranger 2.2, Ranger Wildtrak, Transit, Tourneo …. |
|
|
1.870.000₫ |
- Cadillac: STS - Hyundai: Santafe - Máy dầu, Tucson máy dầu 2018+, Veracruz - Isuzu: Trooper - Kia: Carens máy dầu, Sedona máy xăng, Sedona máy dầu, Sorento máy dầu (diesel) 2.2L - Lexus: Lexus GX460, Lexus GX470, Lexus GX570, Lexus LX470, LX570 … |
|
|
6.150.000₫ |
- Audi A8, Q7, Q8, Xe BMW X6 2013,Genenis 70, Genenis G80, Genenis G80 Sport, Genenis G90 - Mercesdes: S Class - Mercedes S500 2014+ - Porsche: 911, Cayenne, Cayman, Macan, Panamera - Volkswagen: Touareg |
|
|
3.150.000₫ |
- Dùng cho các thiết bị truyền thông - Viễn thông và hệ thống thông tin liên lạc - Thiết bị y tế - Thiết bị, máy móc đo đạc dùng trong khảo sát địa chất - Thiết bị điều khiển bằng tay - Hệ thống báo cháy … |
|
|
4.580.000₫ |
Sử dụng cho bộ lưu trữ điện (UPS), các hệ thống liên lạc, viễn thông, truyền hình cáp, xe nâng điện hay dự phòng nguồn điện cho dữ liệu máy tính văn phòng, điện phát sáng khẩn cấp, ngành hàng không, hàng hải,... |
|
|
5.850.000₫ |
Dùng làm máy kích và lưu điện (UPS), thiết bị điện năng lượng từ mặt trời và gió, các hệ thống thông tin liên lạc - viễn thông, hay dự phòng điện cho thiết bị trong bệnh viện, dữ liệu máy tính, chiếu sáng khi khẩn cấp,... |
Một số câu hỏi thường gặp
Câu 1: Cách đấu 4 bình ắc quy 12v thành 24v?
Cách đấu nối: Dương (+) bình 1 đấu với dương (+) bình 2, âm (-) bình 1 đấu với dương (+) bình 3, âm (-) bình 2 đấu với dương (+) bình 4, dương (+) bình 3 đấu với dương (+) bình 4.
Câu 2: Cách đấu 3 bình ắc quy 12v thành 24v?
Nối tiếp hai bình ắc quy để đạt được 24V:
- Nối cực dương ( + ) của bình ắc quy đầu tiên với cực âm ( - ) của bình ắc quy thứ hai.
- Nối cực âm ( - ) của bình 1 với tải hoặc hệ thống cấn cấp điện 24V
- Nối cực ( + ) của bình 2 với tải hoặc hệ thống cấn cấp điện 24V
Kết nối song song với bình ắc quy thứ ba để giữ điện áp 24V nhưng tăng dung lượng:
- Nối cực dương ( + ) của bình ắc quy thứ ba với điểm nối giữa cực dương ( + ) của bình ắc quy thứ hai.
- Nối cực âm ( - ) của bình ắc quy thứ ba với cực âm ( - ) của bình ắc quy đầu tiên.
