Tìm hiểu về cấu tạo và hệ thống điện xe đạp điện chi tiết nhất
Xe đạp điện dần trở thành một trong những phương tiện được ưa thích nhất của nhiều người hiện nay. Những chiếc xe đạp điện mang đến rất nhiều lợi ích như: có ngoại hình nhỏ gọn, hỗ trợ người điều kiện, hạn chế ô nhiễm môi trường,... Tuy nhiên, nhiều người thắc mắc về cấu tạo xe đạp điện được bố trí như thế nào? Vì vậy, TOPACQUY đã tổng hợp lại thông tin chi tiết, giải đáp thắc mắc giúp bạn ngay dưới đây!
Cấu tạo và chức năng của xe đạp điện
Những chiếc xe đạp điện thông thường hiện nay đều có cấu tạo chủ yếu gồm các bộ phận như: Khung sườn, phanh xe trước - sau, lớp áo bên ngoài, hệ thống đèn pha - kèn xe, đèn xi nhan trái - phải, bộ giảm xóc, bánh - lốp xe, hệ thống điện xe đạp điện, bàn đạp, ổ khóa, cổ xe, động cơ xe đèn, giỏ xe và nhiều bộ phận khác.
Để xe có thể vận hành trơn thu và mượt mà thì một chiếc xe đạp điện cần có sự phối hợp giữa các bộ phận bên trong với nhau như bình ắc quy hoặc Pin Lithium, IC, tay ga, động cơ máy, motor xe đạp điện,... Các bộ phận này được thiết kế gọn gàng trên chiếc xe đạp điện với hình dáng khá cân đối. Xe cũng được trang bị thêm bàn đạp trợ lực giúp người lái chủ động hơn trong khi di chuyển.
>>> Xem thêm: Cách sửa xe đạp điện bị chập điện nhanh nhất
Các bộ phận trong hệ thống điện xe đạp điện
Để xe đạp điện có thể vận hành thì cần có sự hoạt động nhịp nhàng của hệ thống điện bao gồm những thành phần như tay ga, bình ắc quy, IC, động cơ máy,... Hãy cùng tìm hiểu chi tiết về các bộ phận này ngay dưới đây.

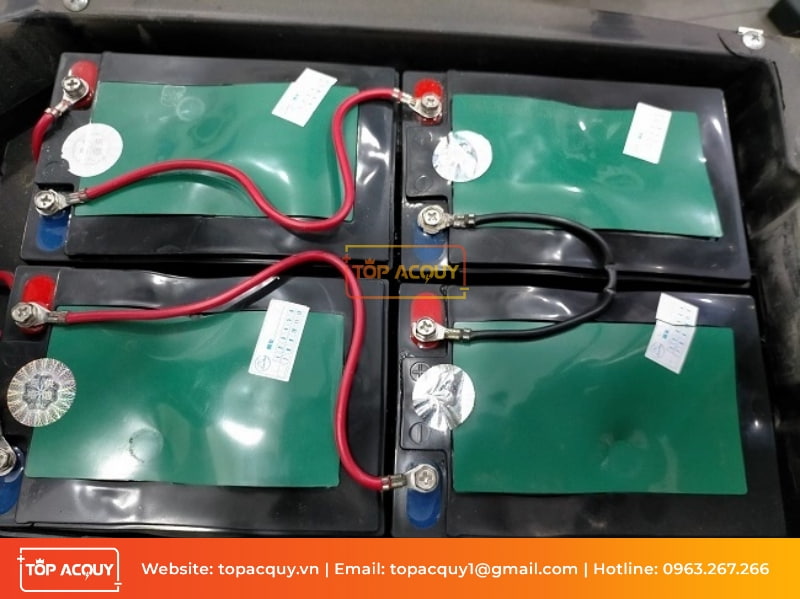

Bình ắc quy
Đây là bộ phận quan trọng, có tác dụng cung cấp toàn bộ năng lượng giúp xe vận hành một cách tốt nhất. Nhìn chung, trên thị trường hiện nay, những chiếc xe đạp điện thường sử dụng ắc quy axit chì hoặc pin Lithium là chủ yếu.
Trong những chiếc bình ắc quy xe đạp điện được cấu tạo với 6 vách ngăn. Bên trong ắc quy có chứa các bông axit và bản cực chì để tái tạo năng lượng cho xe hoạt động. Các loại ắc quy này thường sử dụng hiệu điện thế là 12V với công suất khác nhau từ 12Ah, 20Ah cho đến 21Ah,...
Tay ga
Trong sơ đồ mạch điện xe đạp điện nhất định phải nhắc đến tay ga. Bộ phận này được làm từ những mảnh nam châm vĩnh cửu. Sau khi các mảnh nam châm này được bật lên sẽ quét qua cảm biến, dòng điện xung sẽ được truyền đến IC để người dùng điều chỉnh tốc độ của xe sao cho phù hợp.
Bên trong tay ga xe đạp điện là bảng mạch với cấu tạo từ 3 đầu dây của cảm biến nối thẳng đến IC. Nguyên lý hoạt động chủ yếu của nam châm sẽ dựa vào tốc độ của người điều khiển mà tạo ra dòng điện mạnh, nhẹ khác nhau. Từ đó người dùng có thể ga mạnh, nhẹ tùy ý trong quá trình lái xe.
Ổ khóa điện
Ổ khóa điện là một bảng mạch đóng mở trong hệ thống điện xe đạp điện. Bộ phận này có chức năng đóng, mở công tắc nguồn, cung cấp hoặc ngắt năng lượng. Bên cạnh đó, ổ khóa điện sẽ giúp bật tắt hệ thống đèn chiếu sáng, màn hình hiển thị, xi nhan, còi xe hay cung cấp điện cho IC để nổ máy mà có thể duy trì hoạt động của xe.
Có một vài loại xe đạp điện sẽ có chế độ này khác nhau. Với loại xe bàn đạp thường mở 1 nấc là lên hệ thống hiển thị, nấc sau mở cấp điện cho IC. Còn với các dòng xe đời mới thường mở một nấc sẽ mở được cả 2 chế độ.
IC điều tốc
IC hay còn gọi là bộ điều tốc, được cấu thành từ bảng mạch chủ với chức năng xử lý thông tin vô cùng phức tạp và tinh vi. Những chiếc IC được tối ưu càng tốt thì quá trình vận hành xe đạp điện càng êm ái. IC điều tốc có chức năng chính là chuyển đổi dòng điện 2 chiều từ ắc quy thành dòng điện 3 pha để dùng cho động cơ. Ngoài ra, IC còn nhận tín hiệu từ tay ga để tăng tốc hoặc giảm tốc cho xe theo nhu cầu sử dụng của người dùng.
Động cơ
Động cơ hay mô tơ là một trong những bộ phận quan trọng trong hệ thống điện xe đạp điện. Chức năng chính của bộ phận này là tạo ra mô men cho bánh xe quay, giúp xe di chuyển và duy trì hoạt động.
Cấu tạo một động cơ xe đạp điện gồm vỏ và lõi. Trong đó, phần lõi là 3 cuộn đồng bên trong được hoạt động theo cơ chế như một chiếc nam châm. Bên ngoài được bao bọc bởi những lá nam châm vĩnh cửu và được bảo vệ bởi bộ vỏ của động cơ bên ngoài.
Bộ mô tơ xe đạp điện có cấu tạo như một động cơ điện thông thường. Có 2 loại động cơ chính là chổi than hoặc không chổi than. Tuy nhiên, hiện nay các loại xe đạp điện đều được lắp đặt động cơ không chổi than vì đó là động cơ ba pha không đồng bộ.
Công tắc ngắt phanh điện
Cấu tạo của bộ phận này không quá phức tạp, gồm một mạch điện có chức năng bật tắt. Công tắc ngắt điện được hoạt động theo cơ chế bóp phanh sẽ ngắt dòng điện đến IC, báo hiệu IC giới hạn tối đa xe đã đạt được.
Đổi nguồn, đèn, còi và xi nhan
Đổi nguồn được biết đến là một mạch giảm áp giúp dòng điện có thể biến đổi từ 48V hoặc 60V thành 12V. Đây là mức vôn phù hợp cho các bộ phận như đèn xe, xi nhan khi hoạt động không ổn định.
Khóa chống trộm
Chức năng chính của khóa chống trộm trong hệ thống điện xe đạp điện là gửi tín hiệu báo động nếu như có những dấu hiệu dịch chuyển bất thường của xe. Khi sử dụng khóa chống trộm, người dùng có thể nghe thấy tiếng xe dịch chuyển, xác định vị trí xe từ xa hay tắt các chế độ một cách dễ dàng.
