Hệ thống điện trên ô tô: Cấu tạo, cách thức hoạt động

Hệ thống điện trên ô tô điều khiển 80% hệ thống, thiết bị để xe có thể vận hành tốt, ổn định. Vậy cấu tạo hệ thống điện xe ô tô gồm các bộ phận gì, cách thức hoạt động ra sao? Cùng TOPACQUY tìm hiểu chi tiết về hệ thống điện xe ô tô thông qua bài viết chia sẻ bên dưới đây!

Tìm hiểu cấu tạo của hệ thống điện trên ô tô

Cấu tạo hệ thống điện trên ô tô gồm các bộ phận chính như sau:

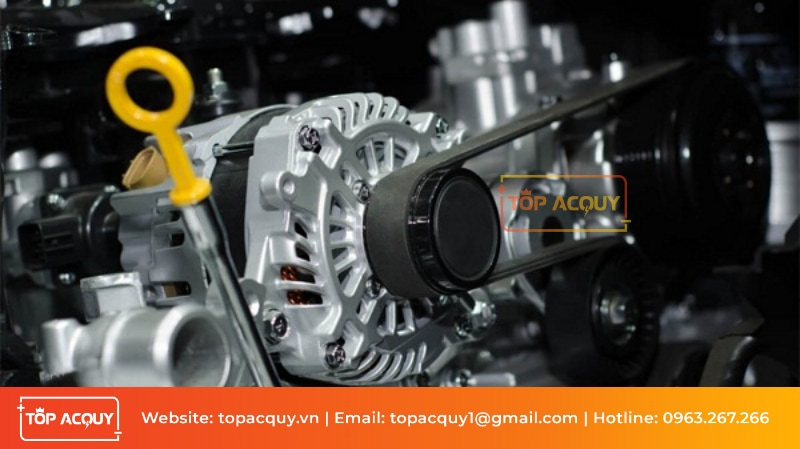

Máy phát điện

Máy phát điện được đặt bên trong khoang động cơ, chúng có nhiệm vụ tạo và cung cấp năng lượng điện cho ắc quy phụ, hệ thống tiêu thụ điện trên xe trong quá trình động cơ hoạt động. Máy phát điện sẽ chuyển hóa cơ năng được dẫn động thông qua dây đai nối với pulley trục khuỷu thành điện năng.

Bên trong máy phát điện sẽ gồm có: Stato, Roto, vòng bi, thân máy phát, giá đỡ, bộ chỉnh lưu, bộ điều điện áp, vòng tiếp điểm điện.

Khi máy phát điện bị hư hỏng sẽ có đèn cảnh báo hệ thống phát điện sáng lên trên màn hình, động cơ xe khó khởi động do ắc quy không được sạc đầy, đèn giảm độ sáng,...

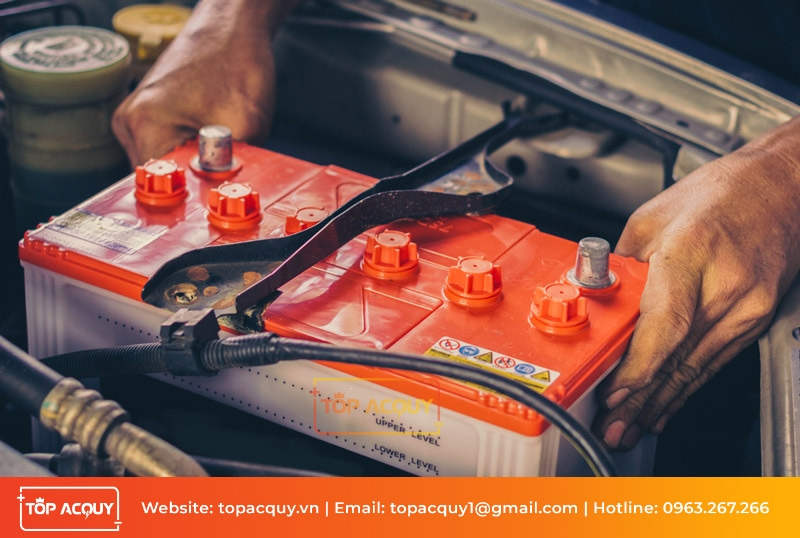

Bình ắc quy

Bình ắc quy là một phần quan trọng trong hệ thống điện trên ô tô. Nhờ có ắc quy, động cơ và các thiết bị tiêu thụ điện trên xe mới được cung cấp năng lượng để hoạt động. Nhờ máy phát, ắc quy sẽ được nạp lại điện và trở thành nguồn dự trữ năng lượng điện trên xe.

Có 2 loại bình ắc quy ô tô đang được sử dụng phổ biến hiện nay là ắc quy khô và ắc quy nước.

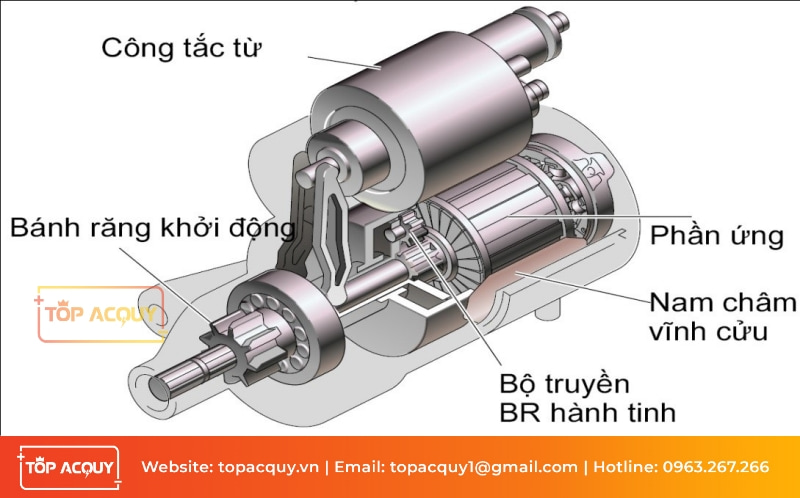

Máy khởi động

Máy khởi động (máy đề) có chức năng sử dụng nguồn năng lượng từ bình ắc quy cung cấp giúp làm quay bánh đà, trục khuỷu để khởi động động cơ. Tùy theo cấu tạo, kích thước động cơ mà tốc độ quay để khởi động ở các dòng xe sẽ khác nhau. Với động cơ xăng thường có tốc độ từ 40 - 60 vòng/ phút, còn với động cơ diesel sẽ từ 80 - 100 vòng/ phút.

Một số loại máy khởi động xe ô tô thông dụng hiện nay như là máy khởi động đồng trục, giảm tốc, loại bánh răng hành tinh và loại bánh răng hành tinh - roto thanh dẫn PS.

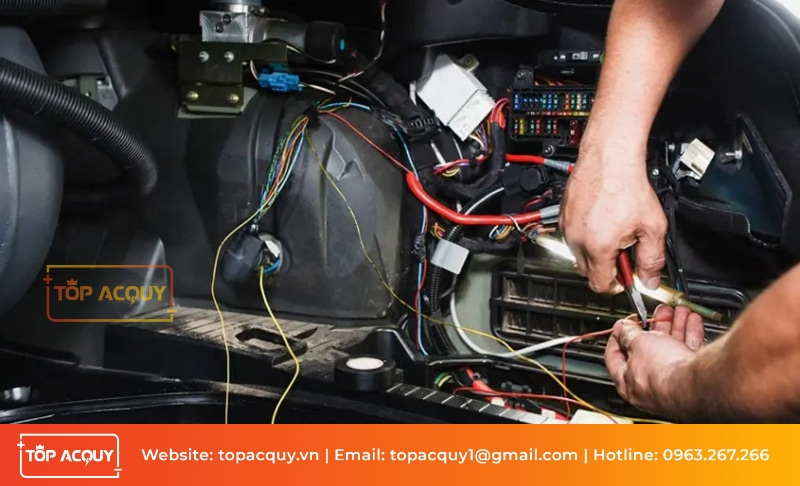

Dây điện

Trong hệ thống điện trên ô tô, dây điện có chức năng kết nối, truyền tải dòng điện giữa nguồn điện với các thiết bị điều khiển, thiết bị tiêu thụ điện. Trên những dòng xe khác nhau thì hệ thống dây dẫn điện cũng sẽ khác nhau.

Ở từng bộ phận đảm nhiệm những chức năng khác nhau thì màu sắc và kích thước dây dẫn điện cũng sẽ khác nhau để giúp việc kiểm tra, sửa chữa được dễ dàng hơn.

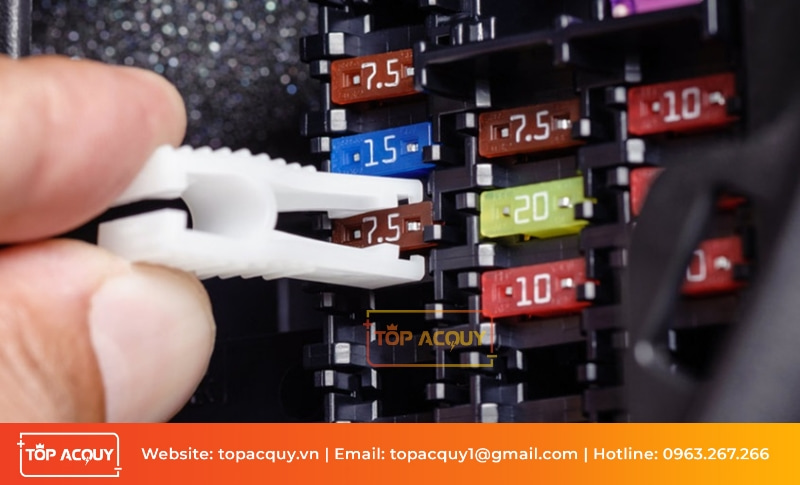

Cầu chì, Relay

Relay là bộ phận có vai trò đóng ngắt mạch điện, nhờ có chúng mà hệ thống điện trên ô tô có thể được bảo vệ tốt hơn. Cầu chì cũng có vai trò bảo vệ hệ thống điện trong trường hợp đường dây hệ thống bị quá vòng, ngắn mạch.

Thông thường cầu chì và relay sẽ được bố trí chung với nhau tạo nên hộp cầu chì. Trên xe ô tô sẽ có 2 hộp cầu chì, một là hộp cầu chì động cơ bên ngoài khoang động cơ, dưới nắp capo và một hộp cầu chì điện thân xe nằm dưới taplo xe.

Hệ thống điện xe ô tô hoạt động như thế nào?

Hệ thống điện xe ô tô trên các dòng xe khác nhau đều có cách thức hoạt động giống nhau. Khi người dùng sử dụng chìa khóa để khởi động động cơ xe, máy khởi động sẽ dùng điện năng từ ắc quy phụ để tiến hành khởi động động cơ.

Hệ thống đánh lửa được điều khiển bởi bộ điều khiển trung tâm sẽ dùng năng lượng điện từ ắc quy để tạo thành tia lửa điện. Nhờ tia lửa điện mà hỗn hợp nhiên liệu và không khí được đốt cháy trong buồng đốt, từ đó sinh ra công suất và khởi động động cơ.

Khi xe ô tô đã được khởi động, bình ắc quy sẽ được máy phát điện nạp điện trở lại và dự trữ lại năng lượng. Đồng thời đó hệ thống điện trên xe cũng được cung cấp điện năng để có thể vận hành.

Những hệ thống điện - điện tử trên xe ô tô

Sau đây là những hệ thống điện - điện tử cơ bản nhất trên xe ô tô mà bạn nên biết trong quá trình sử dụng loại phương tiện này:

• Hệ thống điều khiển trung tâm: Đây như bộ não của chiếc xe, giúp điều khiển và can thiệp vào toàn bộ các hệ thống trên xe.
• Hệ thống đèn: Hệ thống này gồm 3 chức năng chính là chiếu sáng, phát tín hiệu và thông báo. Đèn xe được bố trí ở nhiều khu vực trên xe từ đầu xe, đuôi xe, gương chiếu hậu, khoang nội thất.
• Hệ thống thông tin: Hệ thống này sẽ cung cấp các thông số vận hành, những thông báo hay cảnh báo tình trạng hoạt động của xe đến cho người dùng. Thông qua cụm đồng hồ sau vô lăng, tài xế có thể biết được thông tin về tốc độ xe, nhiệt độ nước làm mát, mức nhiên liệu, áp suất dầu, vòng tua máy, các loại đèn thông báo,...
• Hệ thống điều hòa: Mang đến công dụng giúp điều hòa khoang cabin, duy trì nhiệt độ luôn ở mức thoải mái và dễ chịu nhất cho người dùng.
• Hệ thống an toàn: Hệ thống này gồm nhiều tính năng để tăng cường bảo vệ sự an toàn cho tài xế và các hành khách trên xe trong quá trình di chuyển. Các tính năng trong hệ thống an toàn phổ biến như túi khí, hệ thống cân bằng điện tử, cảnh báo chệch làn đường, chống bó cứng phanh,...
• Hệ thống phụ: Hệ thống này cung cấp những tiện nghi cho người dùng như hệ thống gạt nước, gương chỉnh/ gập điện, cửa kính điện, chỉnh ghế điện, khóa cửa & an ninh, hệ thống thông tin giải trí,...
• Hệ thống điều khiển chạy tự động: Hệ thống giúp xe giữ ga bằng cách điều khiển góc mở bướm ga để xe chạy tự động theo tốc độ mà tài xế đã cài đặt.

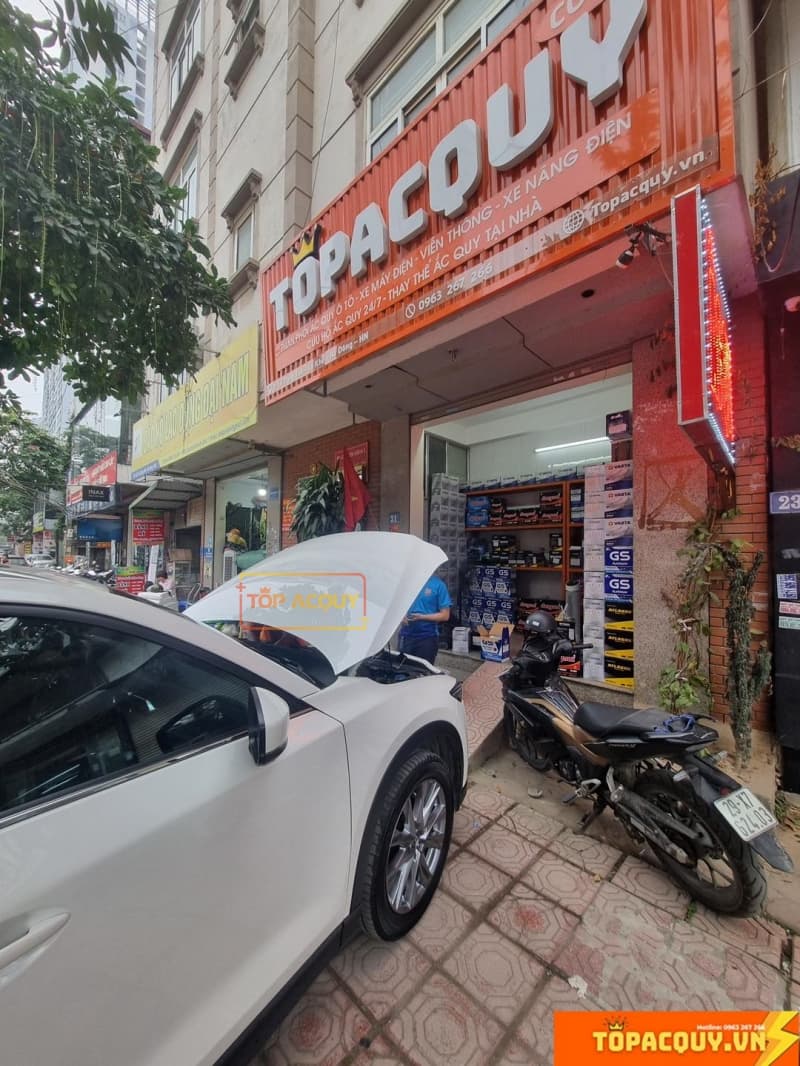

TOPACQUY - Địa chỉ phân phối bình ắc quy ô tô uy tín tại Hà Nội
